تفاصيل المنتج:
|
| اسم المنتج: | TFW4-160R2 | الوظيفة: | آلة صب حقن البلاستيك |
|---|---|---|---|
| التطبيق: | قطع غيار السيارات الإلكترونية 3C | اللون: | الكتابة والأصفر |
| خدمة ما بعد البيع: | تزود | الضمان: | 12 شهرا |
| الكلمة الرئيسية: | إنتاجية عالية | تستخدم ل: | الصناعة الإلكترونية 3C، صناعة السيارات |
| إبراز: | آلة حقن طاولة واحدة عمودية,120 طن آلة صناعة القالب بالحقن الدوارة,آلة صب الطاولة العمودية,120 Ton Rotary Injection Molding Machine,Low Work Table vertical insert moulding machine |
||

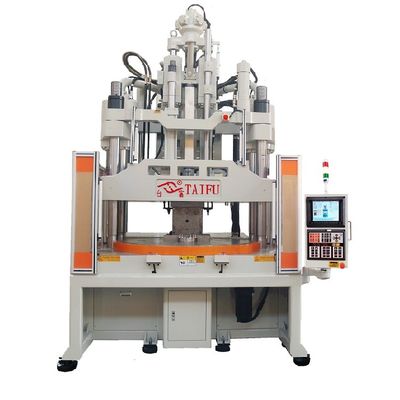

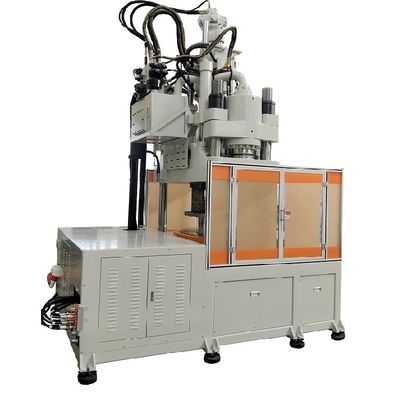

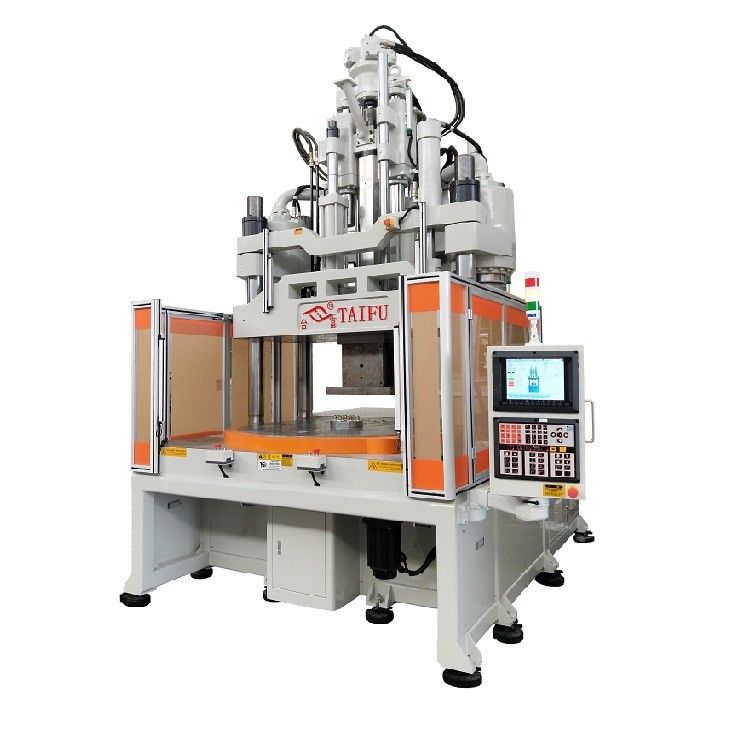

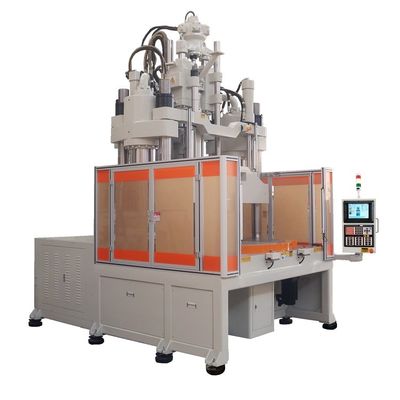

120 طن منخفضة منصة العمل العمودية الدوارية آلة صناعة القالب مع شهادة CE
تتبنى طاولة العمل الايرغونومية ، مما يجعل العملية أكثر ملاءمة وأمانًا.الحد الأدنى لقطر القرص الدوري هو 810mm والقطر الأقصى يصل إلى 2300mm. يتم تجهيز الجهاز بنظام تحكم عالي الأداء ، والذي يوفر ضمانًا قويًا لجودة عالية من دقة الدفع والاستقرار.,بسبب تصميمها الفريد للقرص قابل للدوران ، يمكن استخدامه مع توسيع معدات الأتمتة ، إلخ.لتحقيق إنتاج آلي عالي الجودة وفعال للأشكال المعقدة والمنتجات الخاصة، والذي يستخدم الآن على نطاق واسع في قطاع قطع غيار السيارات وصناعة الطاقة الجديدة.
المواصفات
المعلمات التقنية للآلات
| البند | الوحدة | TFW4-85R2 | TFW4-120R2 | TFW4-160R2 | |||||||
| وحدة الحقن | |||||||||||
| مسار المسمار | ملم | 140 | 160 | 200 | |||||||
| قطر المسمار | ملم | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |
| حجم الحقن النظري | سم3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |
| وزن الحقن ((PS)) | g | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |
| أوز | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||
| الحد الأقصى لضغط الحقن | ام بي اي | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |
| kgf/cm2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||
| معدل الحقن | سم3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |
| سرعة الحقن القصوى | mm/s | 124 | 126 | 105 | |||||||
| سرعة الدوران المسمار | rp.m | 10~280 | 10~280 | 10~280 | |||||||
| قطر حلقة تحديد الموقع | ملم | 120 | 120 | 120 | |||||||
| الفوهة خارج الصفائح | ملم | ≥45 | ≥45 | ≥45 | |||||||
| وحدة التثبيت | |||||||||||
| قوة التشبيك | KN ((تون) | 833 ((85) | 1176 ((120) | 1568 ((160) | |||||||
| ضربة التشنج | ملم | 280 | 300 | 350 | |||||||
| الحد الأدنى لسمك القالب | ملم | 230 ((310) | 280 ((380) | 300 ((400) | |||||||
| أقصى. افتتاح | ملم | 510 ((590) | 580 ((680) | 650 ((750) | |||||||
| (L*W) الحد الأقصى.حجم القالب | ملم | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||
| عدد محطات أجهزة التشغيل | ملم | 2 | 2 | 2 | |||||||
| (د) حجم الطاولة الدوارة | ملم | φ1010 | φ1200 | φ1400 | |||||||
| كمية الكمية المطلوبة للطائرة | أجزاء | 3 | 5 | 5 | |||||||
| المسافة بين الشريط العلوي | ملم | 80 | 80 | 100 | |||||||
| مسافة القذف | ملم | 100 | 100 | 110 | |||||||
| قوة القذف | KN ((تون) | 45 ((4.6) | 45 ((4.6) | 45 ((4.6) | |||||||
| غيرها | |||||||||||
| ضغط النظام | Mpa ((kgf/cm2) | 13.7 ((140) | 13.7 ((140) | 13.7 ((140) | |||||||
| سعة خزان النفط | (ل) | 350 | 430 | 500 | |||||||
| الطاقة الكهربائية | KW | 15+22 | 18 + 2.2 | 22+22 | |||||||
| طاقة التدفئة | KW | 7.0 | 10.7 | 13.7 | |||||||
| أبعاد الجهاز | ل*و | م | 2.5*19 | 2.6*20 | 2.9*22 | ||||||
| H(باستثناء القدمين المقاومة للصدمات) | م | دقيقة:2.5 ((ماكس:2.95) | دقيقة:2.9 ((ماكس:3.6) | دقيقة:3.3 ((ماكس:4.1) | |||||||
| سعة مياه التبريد | L/min | 40 | 50 | 50 | |||||||
| ارتفاع مقعد العمل + ((باستثناء القدمين المقاومة للصدمات) | ملم | 780+(70) | 820+(70) | 915+(80) | |||||||
| وزن الجهاز | طن | 6.5 | 9.5 | 12.8 | |||||||
الخصائص
1لوحة تحريك يدوية
يتم تنفيذ الحركة الدوارة للضربة بواسطة محرك سيرفو، والذي يحقق حركة دوارة عالية السرعة وسليمة وثابتة (منخفضة الاهتزاز) ،وبالتالي تحسين استقرار دورة التشكيل.
2مساحة واسعة لتثبيت القالب
هناك مساحة كافية لتثبيت القوالب ، ويمكن أيضا التعامل بشكل جيد مع استخدام القوالب الكبيرة أو استخدام القوالب المنزلية بسبب تعقيد أشكال المنتج.
3أنظمة القيادة الموفرة للطاقة
يتم تشغيل النظام الهيدروليكي بواسطة محركات الخدمة الموفرة للطاقة ، مما يوفر الطاقة والكهرباء ، ويختصر دورة الماكينة ، ويزيد من عمر الخدمة للمعدات ،وتحسن كفاءة الإنتاج.
4أسطح عمل منخفضة للغاية
طاولة العمل المنخفضة للغاية المصممة إرغونيمياً تجعل من السهل تحميل وتفريغ القالب، وضع وإلتقاط الأجزاء، تقليل وقت التوقف،وتحسين كفاءة الإنتاج وكذلك السلامة.

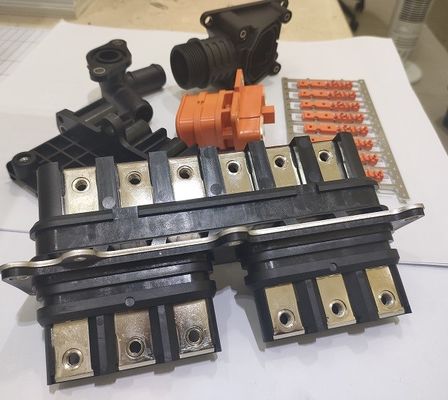

التطبيق
لماذا اخترتنا؟
1أفضل نوعية المنتج وأكثر الأسعار تنافسية
2. موظفين فنيين ذوي خبرة في الإنتاج
3تصميم و إنتاج مخصص
4خدمات ممتازة قبل البيع وبعد البيع
الأسئلة الشائعة
س1: هل تختبر جميع البضائع قبل التسليم؟
نعم، لدينا 100% اختبار قبل التسليم
س2: ما هي شروط الدفع الخاصة بك؟
30٪ في الودائع، 70٪ قبل المغادرة.
س3: ما هي أنواع المنتجات التي يمكن إنتاجها باستخدام آلة صناعة الحقن العمودية؟
أجهزة صب الحقن العمودي تستخدم عادة لإنتاج المنتجات مثل المكونات المصنوعة من الإدراج ، والمنتجات المصنوعة من الصبغة الزائدة ، والكابلات والإصلاحات العموديةوأجزاء دقيقة صغيرة.
السؤال 4: التعبئة والشحن؟
المكعب مغطى بالبلاستيك من الداخل وملصق بالبطون من الخارج أو حسب طلبك
س5: ماذا عن وقت التسليم الخاص بك؟
بشكل عام، سيستغرق الأمر من 20 إلى 45 يوماً بعد استلام الدفع المسبق.
فيما يتعلق بطلبك وكميتك
