تفاصيل المنتج:
|
| اسم المنتج: | تصنيع الأجزاء الطرفية بواسطة آلة التشكيل بالحقن ذات الشريحة الواحدة العمودية 160 طن | استخدام: | أجزاء الطرف |
|---|---|---|---|
| نقاط البيع الرئيسية: | دقة عالية | الصناعات المطبقة: | مصنع التصنيع |
| خدمة ما بعد البيع: | خدمة ما بعد البيع | المحرك: | توفير الطاقة المؤازرة |
| الضمان: | 12 شهراً | الأسلوب: | جديد |
| إبراز: | أجزاء الطرف النهائي آلة صناعة الحقن الزلقة الواحدة,آلة صناعة القوالب بالحقن ذات الشريحة الواحدة العمودية,Single Slide Injection Molding Machine Vertical |
||

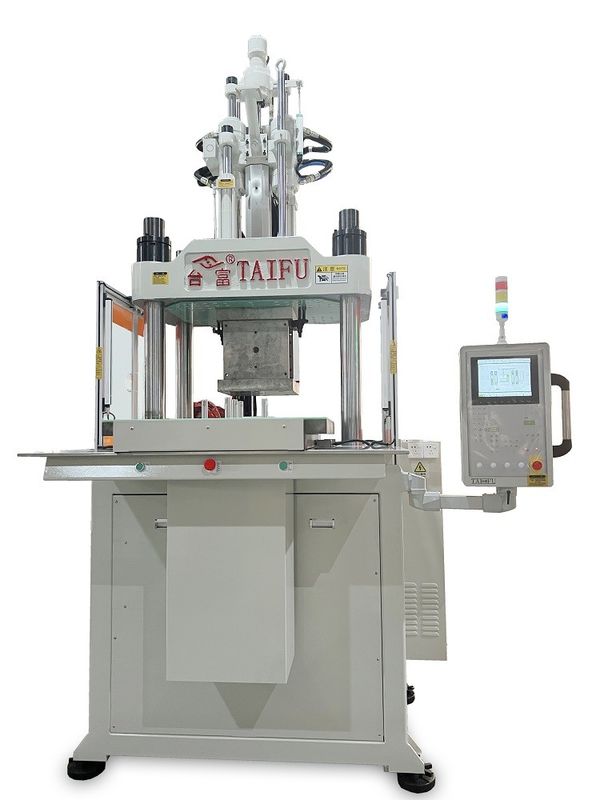

أجزاء نهايةتصنيع بواسطة 160 طن عمودية واحدة الزلاجة آلة صناعة الحقن
وتشمل نماذج المنتجات15-550 طن، ويمكن أن يكون حجم الحقن من 3 غرام إلى 3000 غرام.التشبيك الرأسي للقالب، الحقن الرأسي، هيكل القالب المنزلق الوحيد. بعد الانتهاء من صب الحقن، ينزلق المنتج خارج المساحة العليا للقالب،جعل من السهل على العمال العملفي الوقت نفسه، يمكن تثبيت الروبوتات والأتمتة اختياريًا للإنتاج الآلي بالكامل.
يمكننا تخصيص وتطوير وفقًا لاحتياجات العملاء الفعلية وتوفير أكثر الحلول المتكاملة الشخصية دقة وكفاءة واقتصادية.
1. المواصفات:
| الوحدة | TFV4-120S | TFV4-160S | TFV4-200S | ||||||||
| وحدة الحقن | |||||||||||
| مسار المسمار | ملم | 160 | 200 | 200 | |||||||
| قطر المسمار | ملم | 36 | 40 | 45 | 45 | 50 | 55 | 55 | 60 | 65 | |
| حجم الحقن النظري | سم3 | 163 | 201 | 254 | 318 | 393 | 475 | 475 | 565 | 664 | |
| وزن الحقن ((PS)) | g | 151 | 187 | 237 | 296 | 365 | 442 | 442 | 526 | 617 | |
| أوز | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | 15.59 | 18.55 | 21.77 | ||
| الحد الأقصى لضغط الحقن | ام بي اي | 222 | 180 | 142 | 218 | 177 | 146 | 170 | 143 | 122 | |
| kgf/cm2 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | 1738 | 1460 | 1244 | ||
| معدل الحقن | سم3/s | 128 | 158 | 200 | 167 | 206 | 249 | 314 | 373 | 438 | |
| سرعة الحقن القصوى | mm/s | 126 | 105 | 132 | |||||||
| سرعة الدوران المسمار | rp.m | 10~280 | 10~280 | 10~240 | |||||||
| قطر حلقة تحديد الموقع | ملم | 120 | 120 | 150 | |||||||
| الفوهة خارج الصفائح | ملم | ≥45 | ≥45 | ≥45 | |||||||
| وحدة التثبيت | |||||||||||
| قوة التشبيك | KN ((تون) | 1176 ((120) | 1568 ((160) | 1960 ((200) | |||||||
| ضربة التشنج | ملم | 280 | 300 | 350 | |||||||
| الحد الأدنى لسمك القالب | ملم | 280 ((380) | 300 ((400) | 350 ((450) | |||||||
| أقصى. افتتاح | ملم | 560 ((660) | 600 ((700) | 700 ((800) | |||||||
| المسافة بين قضبان العقدة | ملم | 610*380 | 690*410 | 900*450 | |||||||
| (L*W) الحد الأقصى.حجم القالب | ملم | 580*540 | 710*630 | 760*630 | |||||||
| (L*W) حجم التزلج | ملم | 600*560 | 730*650 | 780*650 | |||||||
| كمية الكمية المطلوبة للطائرة | أجزاء | 3 | 5 | 5 | |||||||
| المسافة بين الشريط العلوي | ملم | 80 | 100 | 125 | |||||||
| مسافة القذف | ملم | 100 | 110 | 150 | |||||||
| قوة القذف | KN ((تون) | 45 ((4.6) | 45 ((4.6) | 45 ((4.6) | |||||||
| غيرها | |||||||||||
| ضغط النظام | Mpa ((kgf/cm2) | 13.7 ((140) | 13.7 ((140) | 13.7 ((140) | |||||||
| سعة خزان النفط | (ل) | 340 | 450 | 540 | |||||||
| الطاقة الكهربائية | KW | 18.7 | 22 | 31 | |||||||
| طاقة التدفئة | KW | 10.7 | 13.7 | 13.7 | |||||||
| أبعاد الجهاز | ل*و | م | 2.4*18 | 2.8*18 | 3.3*21 | ||||||
| H(باستثناء القدمين المقاومة للصدمات) | م | دقيقة:3.3 ((ماكس:4.1) | دقيقة:3.4 ((ماكس:4.2) | دقيقة:4.35 ((ماكس:5.35) | |||||||
| سعة مياه التبريد | L/min | 50 | 50 | 60 | |||||||
| ارتفاع مقعد العمل + ((باستثناء القدمين المقاومة للصدمات) | ملم | 1340+(70) | 1480+(80) | 1630+(80) | |||||||
| وزن الجهاز | طن | 6.0 | 8.5 | 11.5 | |||||||
2الخصائص:
3الصور الآلية:
4التطبيقات:
5الأسئلة الشائعة:
س: كم مدة التسليم؟
ج: الآلات الصغيرة موجودة في المخزون. بشكل عام ، وقت التسليم للآلات القياسية هو 7 ~ 35 يوم عمل. للآلات المخصصة ، سيكون 40 ~ 60 يوم عمل.
س: كم مدة الضمان؟
ج: ضمان 1 سنة لجميع الآلات. نحن نقدم قطع غيار مجانية لأي أضرار غير من صنع الإنسان ومشاكل الجودة. دعمنا الفني سوف يرافقك طوال عمر الآلات.إذا كانت الآلات تعمل بشكل صحيح، يمكن أن يخدم أكثر من 20 عاما.
س: ما هي شروط الدفع الخاصة بك؟
ج: 30٪ TT مقدما، 70٪ التوازن قبل الشحن. أو L / C عند الرؤية.
إذا كنت مهتمة في آلاتنا، يرجى لا تتردد في اتصل بنا!
