تفاصيل المنتج:
|
| اسم المنتج: | آلة صب حقن الطاولة الدوارة العمودية 120 طن تستخدم للخطاف المعدني | النموذج: | TFV3-120R2 |
|---|---|---|---|

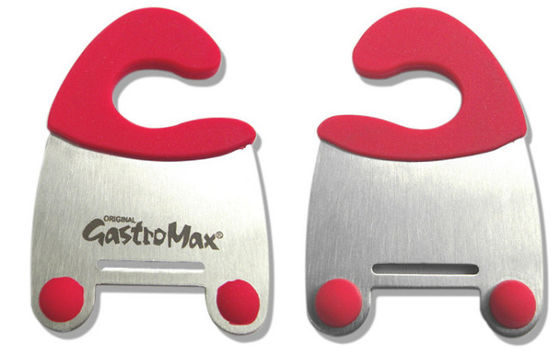

| التطبيق: | هوك معدني | الوظيفة: | صنع منتجات بلاستيكية |
| نقاط البيع الرئيسية: | دقة عالية | تحامل القوة: | 120 طن |
| الضمان: | 12 شهراً | اللون: | الأبيض |
| إبراز: | آلة صناعة القوالب الدوارة العمودية,آلة صناعة طلاء الطاولة الدوارة 120 طن,آلة صب حقن البلاستيك,rotary table injection molding machine 120 ton,Plastic Injection Molding Machine |
||

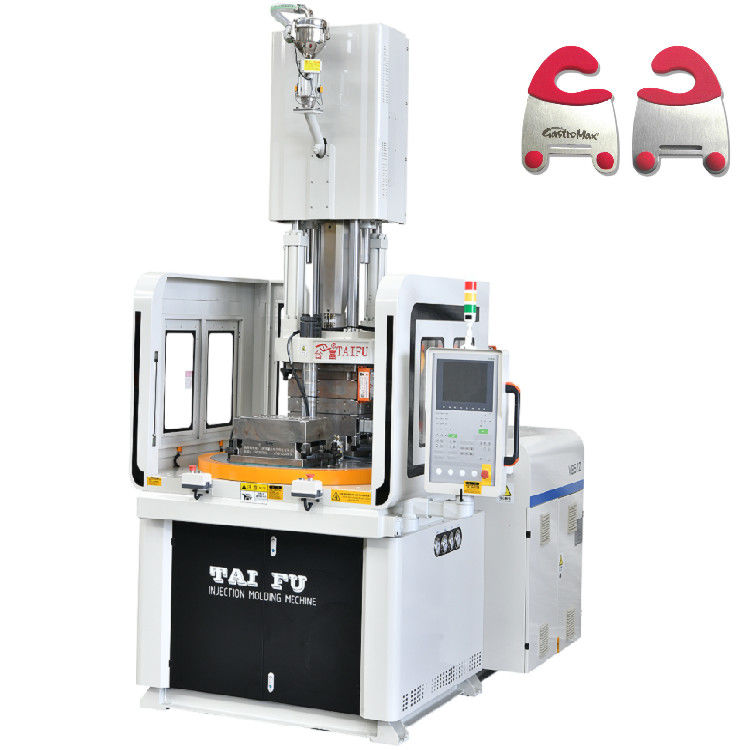

آلة صناعة القوالب المدارية العمودية 120 طن تستخدم للقرص المعدني
آلة صب الحقن الدوارة العمودية، بسبب تصميمها الفريد من الطاولة الدوارة،يمكن استخدامها مع معدات الأتمتة الموسعة لتحقيق إنتاج آلي عالي الجودة وكفاءة للمنتجات ذات الأشكال المعقدة والعمليات الخاصةوقد استخدمت على نطاق واسع في قطع غيار السيارات وصناعات الطاقة الجديدة.
هذا النوع من الآلات عادة ماتستخدم في إنتاج قطع بلاستيكية صغيرة إلى متوسطة الحجم، مثلغطاء الهاتف المحمول,المكونات الإلكترونية,قطع غيار السياراتوقطع القطع الدقيقة الأخرى.
يُشير سعة 120 طنًا إلى قوة الضغط التي تمارسها الآلة للحفاظ على القالب معًا أثناء عملية الحقن.هذه القوة المضغوطة تضمن أن يبقى القالب مغلقًا ومغلقًا بشكل صحيح أثناء حقن المادة المنصهرة.
1المواصفات:
| الوحدة | TFV3-85R2 | TFV3-120R2 | TFV3-160R2 | ||||||||||
| وحدة الحقن | رمز تكوين الرماية | الاسم | Z8 | Z12 | Z16 | ||||||||
| مسار المسمار | ملم | 140 | 160 | 200 | |||||||||
| قطر المسمار | ملم | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |||
| حجم الحقن النظري | سم3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |||
| وزن الحقن ((PS)) | g | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |||
| أوز | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||||
| الحد الأقصى لضغط الحقن | ام بي اي | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |||
| kgf/cm2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||||
| معدل الحقن | سم3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |||
| سرعة الحقن القصوى | mm/s | 124 | 126 | 105 | |||||||||
| سرعة الدوران المسمار | rp.m | 10~280 | 10~280 | 10~280 | |||||||||
| قطر حلقة تحديد الموقع | ملم | 120 | 120 | 120 | |||||||||
| الفوهة خارج الصفائح | ملم | ≥45 | ≥45 | ≥45 | |||||||||
| وحدة التصفيق | قوة التشبيك | KN ((تون) | 833 ((85)/980 ((100) | 1176 ((120) | 1568 ((160) | ||||||||
| ضربة التشنج | ملم | 250 | 280 | 300 | |||||||||
| الحد الأدنى لسمك القالب | ملم | 230 ((310) | 280 ((380) | 300 ((400) | |||||||||
| أقصى. افتتاح | ملم | 480 ((560) | 560 ((660) | 600 ((700) | |||||||||
| (L*W) الحد الأقصى.حجم القالب | ملم | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||||
| عدد محطات أجهزة التشغيل | ملم | 2 | 2 | 2 | |||||||||
| (د)حجم الطاولة الدوارة | ملم | φ1010 | φ1200 | φ1400 | |||||||||
| المسافة بين الشريط العلوي | ملم | 80 | 80 | 100 | |||||||||
| مسافة القذف | ملم | 100 | 100 | 110 | |||||||||
| قوة القذف | KN ((تون) | 45 ((4.6) | 45 ((4.6) | 45 ((4.6) | |||||||||
| غيرها | ضغط النظام | Mpa ((kgf/cm2) | 13.7 ((140)/17.2 ((175) | 13.7 ((140) | 13.7 ((140) | ||||||||
| سعة خزان النفط | (ل) | 300 | 380 | 480 | |||||||||
| الطاقة الكهربائية | KW | 15+2.2/18+22 | 18 + 2.2 | 22+22 | |||||||||
| طاقة التدفئة | KW | 7.0 | 10.7 | 13.7 | |||||||||
| أبعاد الجهاز | مثلي الجنس | م | 2.3*1.8*27 | 2.5*2.0*33 | 2.8*2.2*37 | ||||||||
| ارتفاع طاولة العمل | ملم | 1150+(70) | 1310+(70) | 1495+(80) | |||||||||
| وزن الجهاز | طن | 4.6 | 7.0 | 10.0 | |||||||||
2الخصائص:
3. صور آلة:
4التطبيقات:
5لماذا اخترتنا؟
1أفضل نوعية المنتج وأكثر الأسعار تنافسية
2. موظفين فنيين ذوي خبرة في الإنتاج
3تصميم و إنتاج مخصص
4خدمات ممتازة قبل البيع وبعد البيع
6الأسئلة الشائعة:
س: هل تختبر جميع البضائع قبل التسليم؟
نعم، لدينا 100% اختبار قبل التسليم
السؤال: التعبئة والشحن؟
المكعب مغطى بالبلاستيك من الداخل وملصوق من الخارج أو حسب طلبك
س: ماذا عن وقت التسليم؟
بشكل عام، سيستغرق الأمر من 20 إلى 45 يوماً بعد استلام الدفع المسبق.
فيما يتعلق بطلبك وكميتك
س: ما هي شروط الدفع الخاصة بك؟
T/T 30% إيداع، 70% قبل المغادرة.
س:كيف تحسب الحجم للصب الحقن؟
A: الحجم = الحجم * ضغط السلامة القصوى
