تفاصيل المنتج:
|
| اسم المنتج: | آلة قولبة حقن فلتر الهواء ذات الطاولة الدوارة العمودية 120 طن | نقاط البيع الرئيسية: | كفاءة عالية |
|---|---|---|---|
| الوظيفة: | قطع غيار السيارات | التطبيق: | مرشح الهواء |
| تحامل القوة: | 120 طن | الضمان: | سنة واحدة |
| اللون: | أخضر وأسود | المحرك: | مضاعفات |
| القوة: | 18 كيلو واط | ||
| إبراز: | منتجات آلات صناعة الصب اللاصق,آلة صب الحقن الرأسي الدوار,آلة صب الحقن العمودية مع طاولة دوارة,filter rotary vertical injection moulding machine,Vertical Injection Molding Machine with Rotary Table |
||
120 طن عمودية طاولة دوارة آلة صب الحقن لمقابس الكابلات
آلة صب الحقن الدوارة العمودية، بسبب تصميمها الفريد من الطاولة الدوارة،يمكن استخدامها مع معدات الأتمتة الموسعة لتحقيق إنتاج آلي عالي الجودة وكفاءة للمنتجات ذات الأشكال المعقدة والعمليات الخاصةوقد استخدمت على نطاق واسع في قطع غيار السيارات وصناعات الطاقة الجديدة.
هذا النوع من الآلات عادة ماتستخدم في إنتاج قطع بلاستيكية صغيرة إلى متوسطة الحجم، مثلغطاء الهاتف المحمول,المكونات الإلكترونية,قطع غيار السياراتوقطع القطع الدقيقة الأخرىتقع سعة 120 طنًا على قوة الضغط التي تمارسها الآلة للحفاظ على القالب معاً أثناء عملية الحقن.هذه القوة المضغوطة تضمن أن يبقى القالب مغلقًا ومغلقًا بشكل صحيح أثناء حقن المادة المنصهرة.
القرص لديه محطتانإذا كانت هناك احتياجات خاصة، يمكنك اختيار 3 محطات أو 4 محطات لتحقيق عملية أكثر ملاءمة. يمكن أن تكون صب الحقن: ملحقات الملحقات، ملحقات الأجهزة المنزلية،الملحقات المطاطية للكيس، ملحقات الهواتف المحمولة وغيرها من منتجات التشكيل الثانوية.
1المواصفات:
| الوحدة | TFV3-85R2 | TFV3-120R2 | TFV3-160R2 | ||||||||||
| وحدة الحقن | رمز تكوين الرماية | الاسم | Z8 | Z12 | Z16 | ||||||||
| مسار المسمار | ملم | 140 | 160 | 200 | |||||||||
| قطر المسمار | ملم | 32 | 36 | 40 | 36 | 40 | 45 | 45 | 50 | 55 | |||
| حجم الحقن النظري | سم3 | 113 | 143 | 176 | 163 | 201 | 254 | 318 | 393 | 475 | |||
| وزن الحقن ((PS)) | g | 105 | 133 | 164 | 151 | 187 | 237 | 296 | 365 | 442 | |||
| أوز | 3.69 | 4.67 | 5.77 | 5.34 | 6.60 | 8.35 | 10.43 | 12.88 | 15.59 | ||||
| الحد الأقصى لضغط الحقن | ام بي اي | 228 | 180 | 146 | 222 | 180 | 142 | 218 | 177 | 146 | |||
| kgf/cm2 | 2331 | 1842 | 1492 | 2269 | 1838 | 1452 | 2226 | 1803 | 1490 | ||||
| معدل الحقن | سم3/s | 100 | 126 | 156 | 128 | 158 | 200 | 167 | 206 | 249 | |||
| سرعة الحقن القصوى | mm/s | 124 | 126 | 105 | |||||||||
| سرعة الدوران المسمار | rp.m | 10~280 | 10~280 | 10~280 | |||||||||
| قطر حلقة تحديد الموقع | ملم | 120 | 120 | 120 | |||||||||
| الفوهة خارج الصفائح | ملم | ≥45 | ≥45 | ≥45 | |||||||||
| وحدة التصفيق | قوة التشبيك | KN ((تون) | 833 ((85)/980 ((100) | 1176 ((120) | 1568 ((160) | ||||||||
| ضربة التشنج | ملم | 250 | 280 | 300 | |||||||||
| الحد الأدنى لسمك القالب | ملم | 230 ((310) | 280 ((380) | 300 ((400) | |||||||||
| أقصى. افتتاح | ملم | 480 ((560) | 560 ((660) | 600 ((700) | |||||||||
| (L*W) الحد الأقصى.حجم القالب | ملم | 360*360/450*320 | 420*420/560*360 | 520*520/700*450 | |||||||||
| عدد محطات أجهزة التشغيل | ملم | 2 | 2 | 2 | |||||||||
| (د)حجم الطاولة الدوارة | ملم | φ1010 | φ1200 | φ1400 | |||||||||
| المسافة بين الشريط العلوي | ملم | 80 | 80 | 100 | |||||||||
| مسافة القذف | ملم | 100 | 100 | 110 | |||||||||
| قوة القذف | KN ((تون) | 45 ((4.6) | 45 ((4.6) | 45 ((4.6) | |||||||||
| غيرها | ضغط النظام | Mpa ((kgf/cm2) | 13.7 ((140)/17.2 ((175) | 13.7 ((140) | 13.7 ((140) | ||||||||
| سعة خزان النفط | (ل) | 300 | 380 | 480 | |||||||||
| الطاقة الكهربائية | KW | 15+2.2/18+22 | 18 + 2.2 | 22+22 | |||||||||
| طاقة التدفئة | KW | 7.0 | 10.7 | 13.7 | |||||||||
| أبعاد الجهاز | مثلي الجنس | م | 2.3*1.8*27 | 2.5*2.0*33 | 2.8*2.2*37 | ||||||||
| ارتفاع طاولة العمل | ملم | 1150+(70) | 1310+(70) | 1495+(80) | |||||||||
| وزن الجهاز | طن | 4.6 | 7.0 | 10.0 | |||||||||
2الخصائص:

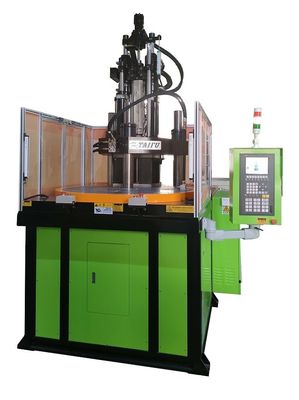

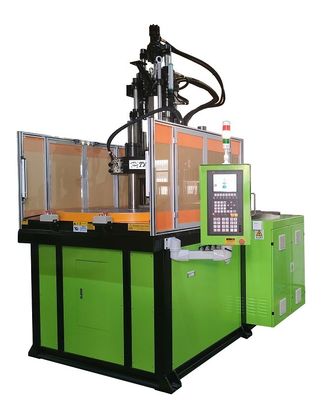

3. صور آلة:
4التطبيقات:
5لماذا اخترتنا؟
1أفضل نوعية المنتج وأكثر الأسعار تنافسية
2. موظفين فنيين ذوي خبرة في الإنتاج
3تصميم و إنتاج مخصص
4خدمات ممتازة قبل البيع وبعد البيع
6الأسئلة الشائعة:
س: هل تختبر جميع البضائع قبل التسليم؟
نعم، لدينا 100% اختبار قبل التسليم
س:كيف تحسب الحجم للصب الحقن؟
A: الحجم = الحجم * ضغط السلامة القصوى
ولذلك فمن الأفضل دائما استشارة مع صانع الحقن من ذوي الخبرة لتحديد الحجم الدقيق في الحقن المطلوبة لتطبيق معين.5 طن لكل بوصة مربعة تستخدم لحساب طن التشغيل لأي قالب معين.
السؤال: التعبئة والشحن؟
المكعب مغطى بالبلاستيك من الداخل وملصق بالبطون من الخارج أو حسب طلبك
س: ماذا عن وقت التسليم؟
بشكل عام، سيستغرق الأمر من 20 إلى 45 يوماً بعد استلام الدفع المسبق.
فيما يتعلق بطلبك وكميتك
س: ما هي شروط الدفع الخاصة بك؟
T/T 30% إيداع، 70% قبل المغادرة.
